音视频呼叫

本章小节:

发起音视频呼叫
接听音视频呼叫
取消音视频呼叫
拒绝音视频呼叫
主动终止音视频呼叫
被动终止音视频呼叫

发起音视频呼叫

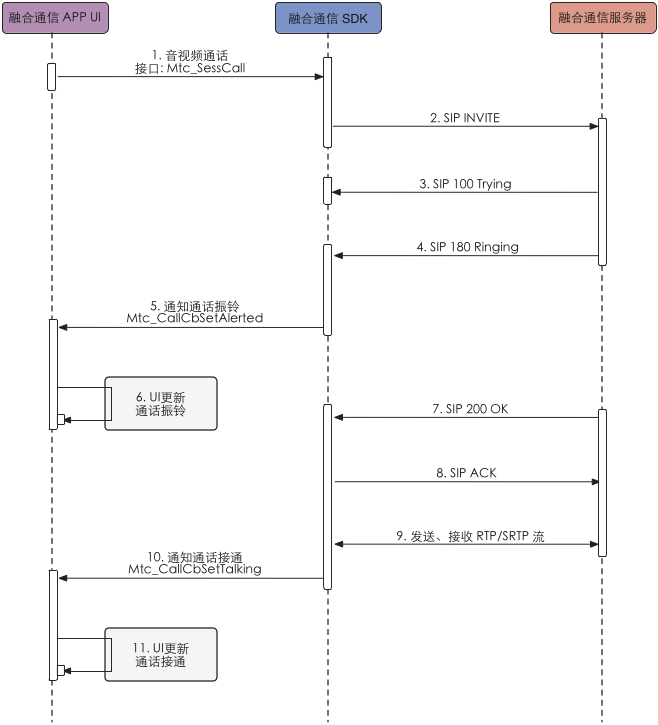

图 1. 发起音视频呼叫过程

1	GUI 调用 Mtc_SessCall 发起呼叫 pcUri 呼叫方的 URI 地址 zCookie 用户设置的 Cookie 值 bAudio 若发起的视频呼叫该值为 ZTRUE ,若为语音呼叫该值为 ZFALSE bVoice ZTRUE 注意:pcUri 要确保是正确的 SIP URI 或 TEL URI。当用户在拨叫窗口中输入对方电话号码是，要先完成 SIP URI/TEL URI 的组装。 sip:phone@domain 或者 tel:phone dwCookie 是用于实现会话与 GUI 会话窗口的绑定（比如句柄），此值可用可不用。如果想使用 dwCookie 映射会话， GUI 可在后续会话状态通知中使用 Mtc_SessGetCookie 获取 dwCookie。无论是否使用 dwCookie，GUI 应该提供根据 dwSessId 找到 GUI 会话窗口的方法，使得收到会话状态的回调通知时（比如在 Mtc_CallCbSetAlerted 中设置的回调）时能够找到已经存在的 GUI 会话窗口，更新界面显示。输出参数 pdwSessId, 一般是保存在 GUI 会话窗口中，用于后续会话操作。
2	SDK 向服务器发送 INVITE 请求。
3	服务器响应 100 Trying。
4	服务器响应 180 Ringing。
5	SDK 通过 Mtc_CallCbSetAlerted 设置的回调通知界面振铃事件。
6	UI 更新界面，显示对方已经振铃。
7	服务器响应 200 OK。
8	SDK 响应 ACK。
9	SDK 和服务器开始发送、接收 RTP/SRTP 流。
10	SDK 通过 Mtc_CallCbSetTalking 上报呼叫已接通事件，界面在收到该事件后应该调用 Mtc_SessHasVideo 接口确认当前会话协商的结果是否有视频流，若存在视频流应该调用 ZMF 接口启动摄像头。
11	UI 更新界面，显示通话中。

表 1. 发起音视频呼叫过程说明

接听音视频呼叫

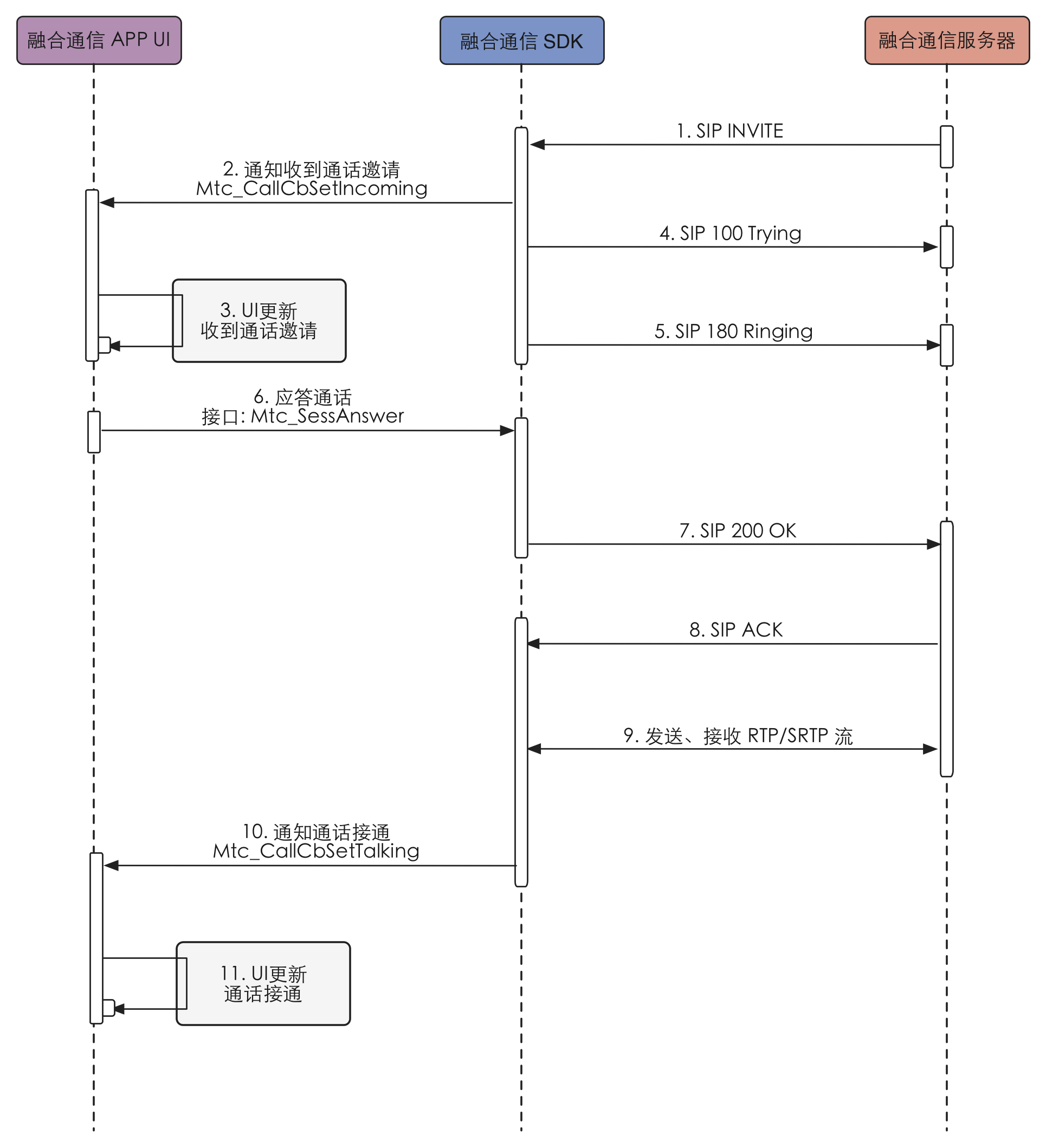

图 2. 接听音视频呼叫过程

1	SDK 收到服务器发来的 INVITE 请求。
2	SDK 通过 Mtc_CallCbSetIncoming 回调上报收到通话邀请，界面可以通过 Mtc_SessGetPeerUri 获取对方的名称和 URI 地址，同时可以通过 Mtc_SessPeerOfferVideo 判断是否是视频呼叫。
3	UI 更新界面，显示收到通话邀请。
4	SDK 向服务器发送 100 Trying。
5	SDK 向服务器发送 180 Ringing。
6	UI 调用 Mtc_SessAnswer 接口，应答通话邀请。 dwSessId 会话的 Session ID zCookie 用户设置的 Cookie值 bAudio 该值为 ZTRUE bVideo 若同意进行视频会话该值为 ZTRUE,若不同意进行视频会话该值为 ZFALSE
7	SDK 向服务器发送 200 OK。
8	服务器向 SDK 发送 ACK。
9	SDK 和服务器开始发送、接收 RTP/SRTP 流。
10	SDK 通过 Mtc_CallCbSetTalking 回调上报通话已经接通，界面在收到该事件后应该调用 Mtc_SessHasVideo 接口确认当前会话协商的结果是否有视频流，若存在视频流应该调用 ZMF 接口启动摄像头。
11	UI 更新界面，显示通话中。

表 2. 接听音视频呼叫过程说明

取消音视频呼叫

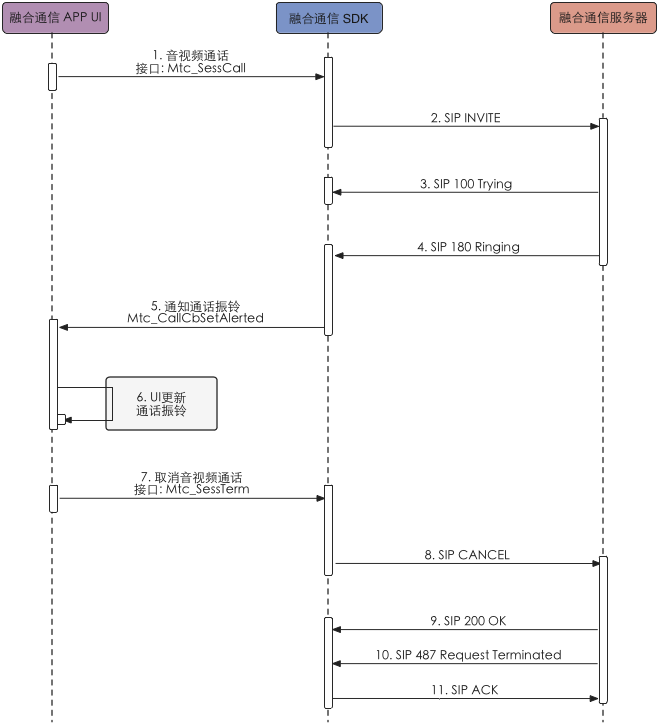

图 3. 取消音视频呼叫过程

1	UI 调用 Mtc_SessCall 接口，发起一个音视频呼叫。 pcUri 呼叫方的 URI 地址 zCookie 用户设置的 Cookie 值 bAudio 若发起的视频呼叫该值为 ZTRUE,若为语音呼叫该值为 ZFALSE bVoice ZTRUE 注意: pcUri 要确保是正确的 SIP URI 或 TEL URI。当用户在拨叫窗口中输入对方电话号码是，要先完成 SIP URI/TEL URI 的组装。 URL 地址需要直接封装为 sip:phone@domain 或者 tel:phone dwCookie 是用于实现会话与 GUI 会话窗口的绑定（比如句柄），此值可用可不用。如果想使用 dwCookie 映射会话， GUI 可在后续会话状态通知中使用 Mtc_SessGetCookie 获取 dwCookie。无论是否使用 dwCookie，GUI 应该提供根据 dwSessId 找到 GUI 会话窗口的方法，使得收到会话状态的回调通知时（比如在 Mtc_CallCbSetAlerted 中设置的回调）时能够找到已经存在的 GUI 会话窗口，更新界面显示。输出参数 pdwSessId, 一般是保存在 GUI 会话窗口中，用户后续会话操作。
2	SDK 向服务器发送 INVITE 请求。
3	服务器响应 100 Trying。
4	服务器响应 180 Ringing。
5	SDK 通过 Mtc_CallCbSetAlerted 设置的回调通知界面振铃事件。
6	UI 更新界面，显示对方已经振铃。
7	UI 调用Mtc_SessTerm 接口，取消音视频通话。 dwSessId 会话的session ID dwReason EN_MTC_CALL_TERM_REASON_NORMAL
8	SDK 向服务器发送 CANCEL 请求。
9	服务器响应 200 OK。
10	服务器向 SDK 发送 487 Request Terminated。
11	SDK 响应 ACK, 结束通话。

表 3. 取消音视频呼叫过程说明

拒绝音视频呼叫

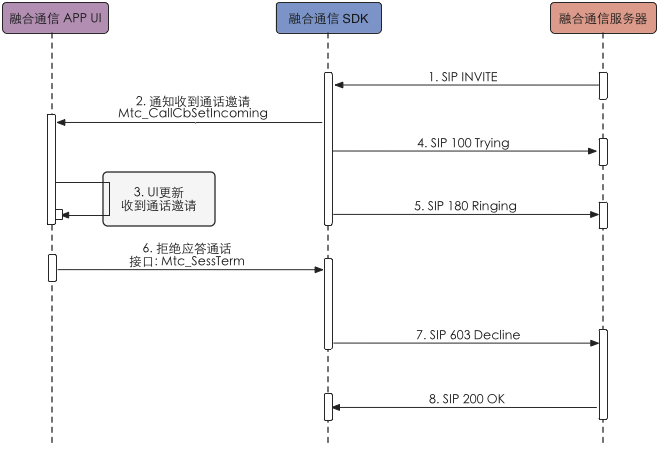

图 4. 拒绝音视频呼叫过程

1	SDK 收到服务器发来的 INVITE 请求。
2	SDK 通过 Mtc_CallCbSetIncoming 回调上报收到通话邀请，界面可以通过 Mtc_SessGetPeerUri 获取对方的名称和 URI 地址，同时可以通过 Mtc_SessHasVideo 判断是否是视频呼叫。
3	UI 更新界面，显示收到通话邀请。
4	SDK 向服务器发送 100 Trying。
5	SDK 向服务器发送 180 Ringing。
6	UI 调用 Mtc_SessTerm 接口，取消音视频通话。 dwSessId 会话的session ID dwReason 为EN_MTC_CALL_TERM_REASON_DECLINE
7	SDK 向服务器发送 603 Decline 请求。
8	服务器响应 200 OK，结束通话。

表 4. 拒绝音视频呼叫过程说明

主动终止音视频呼叫

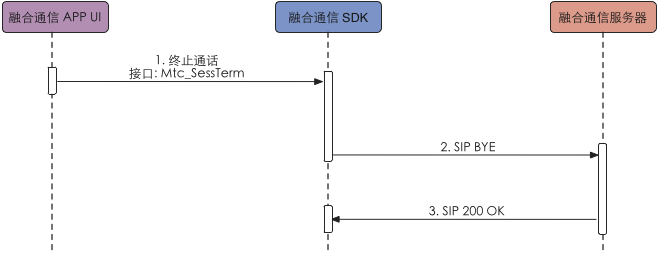

图 5. 主动终止音视频呼叫过程

UI 调用 Mtc_SessTerm 接口，主动发起终止呼叫。

dwSessId 会话的session ID
dwReason EN_MTC_CALL_TERM_REASON_NORMAL

SDK 向服务器发送 BYE 请求。

服务器响应 200 OK，通话结束。

表 5. 主动终止音视频呼叫过程说明

被动终止音视频呼叫

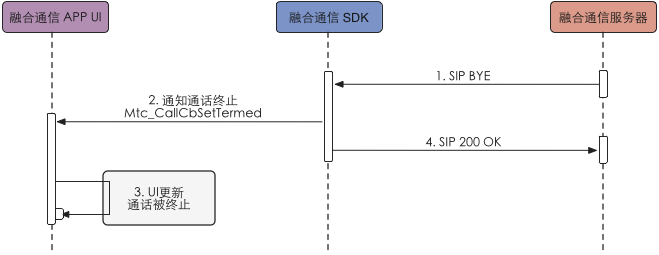

图 6. 被动终止音视频呼叫过程

1	服务器向 SDK 发送 BYE 请求。
2	SDK 通过 Mtc_CallCbSetTermed 回调上报通话被终止事件。
3	UI更新界面，显示通话被终止。
4	SDK 响应 200 OK，通话结束。

表 6. 被动终止音视频呼叫过程说明
