多方通话

本章小节:

创建多方通话
同意加入多方通话
拒绝加入多方通话
终止多方通话
被动终止多方通话
多方通话中加人
多方通话中踢人
多方通话中取消操作
多方通话中出现异常出错处理
多方通话订阅与通知

创建多方通话

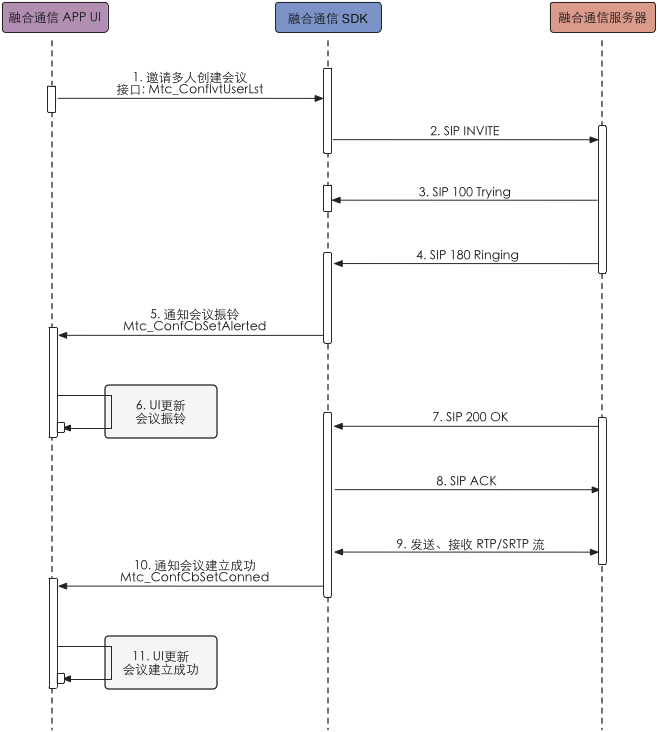

图 1. 创建多方通话过程

1	UI 调用 Mtc_ConfIvtUserLst 接口，发起邀请多个参与者建立多方通话的操作。 dwConfId 多方通话的 ID。 dwCookie 用户设置的 Cookie 值。 dwPartpLstId 用户调用 Mtc_PartpLstCreate 创建成员列表并调用 Mtc_PartpLstAddPartp 可以添加成员。注意: 在调用 Mtc_ConfIvtUserLst 先要创建多方通话。UI 先调用 Mtc_ConfCreate 申请多方通话资源，在创建会议前先要通过 Mtc_ConfDbSetFactUri 接口设置好正确的会议的地址。
2	SDK 向服务器发送 INVITE 请求。
3	服务器响应 180 Ringing。
4	SDK 通过 Mtc_ConfCbSetAlerted 回调上报多方通话振铃事件。
5	UI 更新界面，显示多方通话已经振铃。
6	服务器响应 200 OK。
7	SDK 和服务器开始发送、接收 RTP/SRTP 流。
8	SDK 通过 Mtc_ConfCbSetConned 回调接口上报多方通话建立成功事件。
9	UI 更新界面，显示多方通话建立成功。

表 1. 创建多方通话过程说明

同意加入多方通话

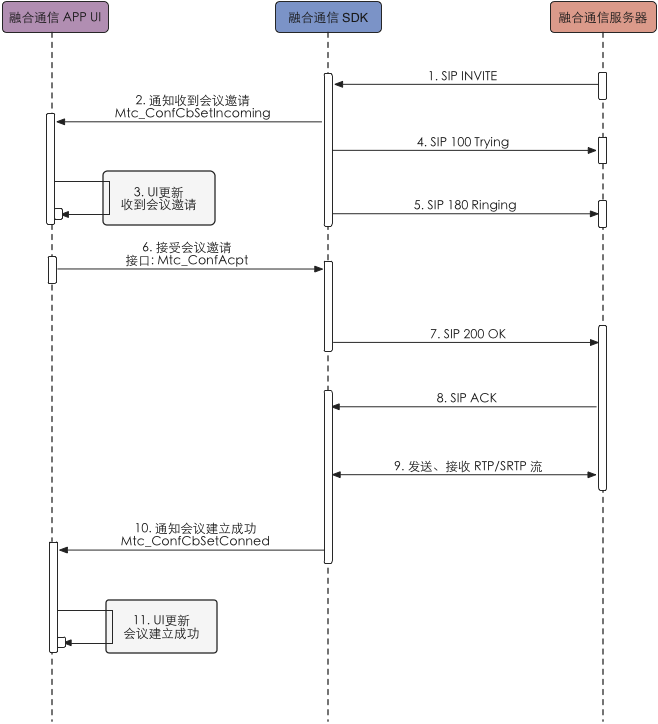

图 2. 同意加入多方通话过程

1	SDK 收到服务器发来的 INVITE 请求。
2	SDK通过 Mtc_ConfCbSetIncoming 回调通知界面收到多方通话邀请，界面可以通过Mtc_ConfGetInitiatorUri 接口获取是谁邀请你加入多方通话。
3	UI 更新界面，显示收到多方通话邀请。
4	SDK 向服务器发送 100 Trying。
5	SDK 向服务器发送 180 Ringing。
6	UI 调用 Mtc_ConfAcpt 接口，接受多方通话邀请。 dwConfId 会议的 ID zCookie 用户设置的 Cookie 值也可以为NULL
7	SDK 向服务器发送 200 OK。
8	服务器向 SDK 发送 ACK。
9	SDK 和服务器开始发送、接收 RTP/SRTP 流。
10	SDK 通过 Mtc_ConfCbSetConned 回调接口上报多方通话建立成功事件。
11	UI 更新界面，显示多方通话建立成功。

表 2. 同意加入多方通话过程说明

拒绝加入多方通话

图 3. 拒绝加入多方通话过程

1	SDK 收到服务器发来的 INVITE 请求。
2	SDK 通过 Mtc_ConfCbSetIncoming 回调上报收到多方通话邀请，界面可以通过 Mtc_ConfGetInitiatorUri 接口获取到邀请你加入多方通话的URI地址。
3	UI 更新界面，显示收到多方通话邀请。
4	SDK 向服务器发送 100 Trying。
5	SDK 向服务器发送 180 Ringing。
6	UI 调用 Mtc_ConfTerm 接口，拒绝加入多方通话。 dwConfId 会议的 ID。 dwReason 为 EN_MTC_CALL_TERM_REASON_DECLINE。
7	SDK 向服务器发送 603 Decline 请求。
8	服务器响应 200 OK，结束多方通话。

表 3. 拒绝加入多方通话过程说明

终止多方通话

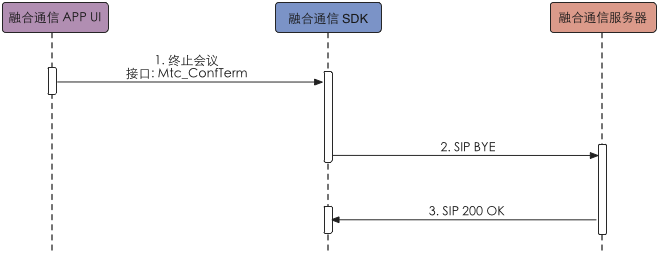

图 4. 终止多方通话过程

界面调用 Mtc_ConfTerm 接口，主动发起终止多方通话。

dwConfId 多方通话的ID。
dwReason EN_MTC_CALL_TERM_REASON_NORMAL。

SDK 向服务器发送 BYE 请求。

服务器响应 200 OK，会议结束。

表 4. 终止多方通话过程说明

被动终止多方通话

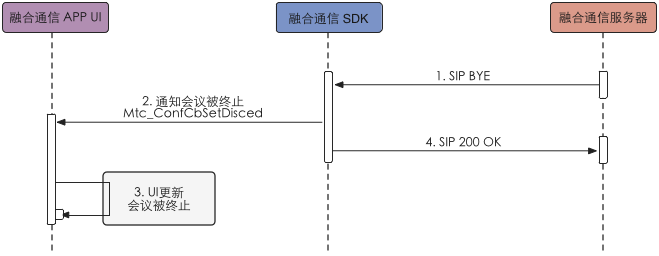

图 5. 被动终止多方通话过程

1	U服务器向 SDK 发送 BYE 请求。
2	SDK 通过 Mtc_ConfCbSetDisced 回调上报被踢出多方通话事件。
3	UI 更新界面，显示多方通话被终止。
4	SDK响应 200 OK，多方通话结束。

表 5. 被动终止多方通话过程说明

多方通话中加人

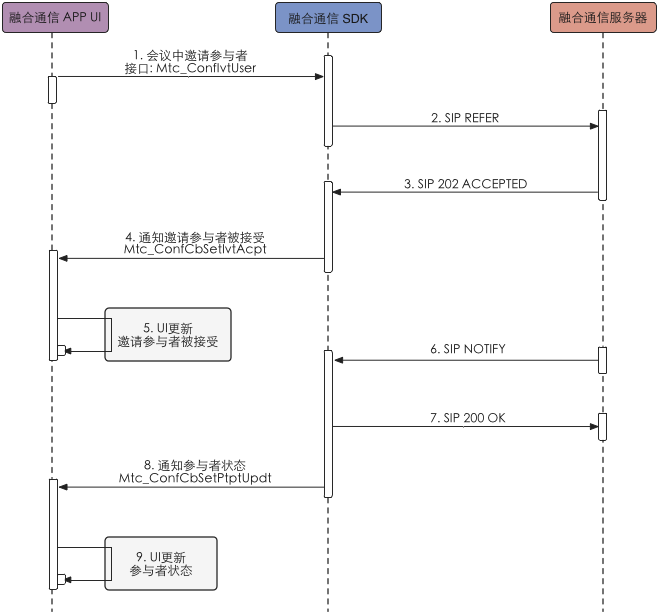

图 6. 多方通话中加人过程

1	UI 调用 Mtc_ConfIvtUser 接口，在多方通话过程中发起邀请参与者的操作。 dwConfId 会议的ID。 pcUri 邀请成员的URI地址。
2	SDK 向服务器发送 REFER 消息。
3	服务器响应 202 Accepted。
4	SDK 通过 Mtc_ConfCbSetIvtAcpt 回调上报邀请参与者处理已被服务器接受，服务器会去邀请参与者。
5	UI 更新界面，显示邀请参与者已被接受。
6	服务器向 SDK 发送 NOTIFY 通知。
7	SDK 响应 200 OK。
8	SDK 通过 Mtc_ConfCbSetPtptUpdt 回调上报参与者状态更新，下列就是回调的参数说明。 dwConfId 对应的会议ID。 pcUri 对应的参与者的URI地址。 dwState 对应的参与者的状态，参与者状态包括下列值： MTC_CONF_PARTP_STATE_PENDING 处于悬挂状态未加入会议。 MTC_CONF_PARTP_STATE_CONNED 已经加入会议。 MTC_CONF_PARTP_STATE_DISCED 已经退出会议。
9	UI 更新界面，显示参与者状态。

表 6. 多方通话中加人过程说明

多方通话中踢人

图 7. 多方通话中踢人过程

1	UI 调用 Mtc_ConfKickUser 接口，发起踢掉参与者的操作。 dwConfId 会议的ID。 pcUri 被踢成员的URI地址。
2	SDK 向服务器发送 REFER。
3	服务器响应 202 Accepted。
4	SDK 通过 Mtc_ConfCbSetKickAcpt 回调上报界面踢掉参与者处理已被服务器接受，服务器会去处理。
5	UI 更新界面，显示踢掉参与者已被服务器接受。
6	服务器向 SDK 发送 NOTIFY 通知。
7	SDK 响应 200 OK。
8	SDK 通过 Mtc_ConfCbSetPtptUpdt 回调上报参与者状态更新，下列就是回调的参数说明。 dwConfId 对应的会议ID。 pcUri 对应的参与者的URI地址。 dwState 对应的参与者的状态，参与者状态包括下列值： MTC_CONF_PARTP_STATE_PENDING 处于悬挂状态未加入会议 MTC_CONF_PARTP_STATE_CONNED 已经加入会议 MTC_CONF_PARTP_STATE_DISCED 已经退出会议
9	UI 更新界面，显示参与者状态。

表 7. 多方通话中踢人过程说明

多方通话取消

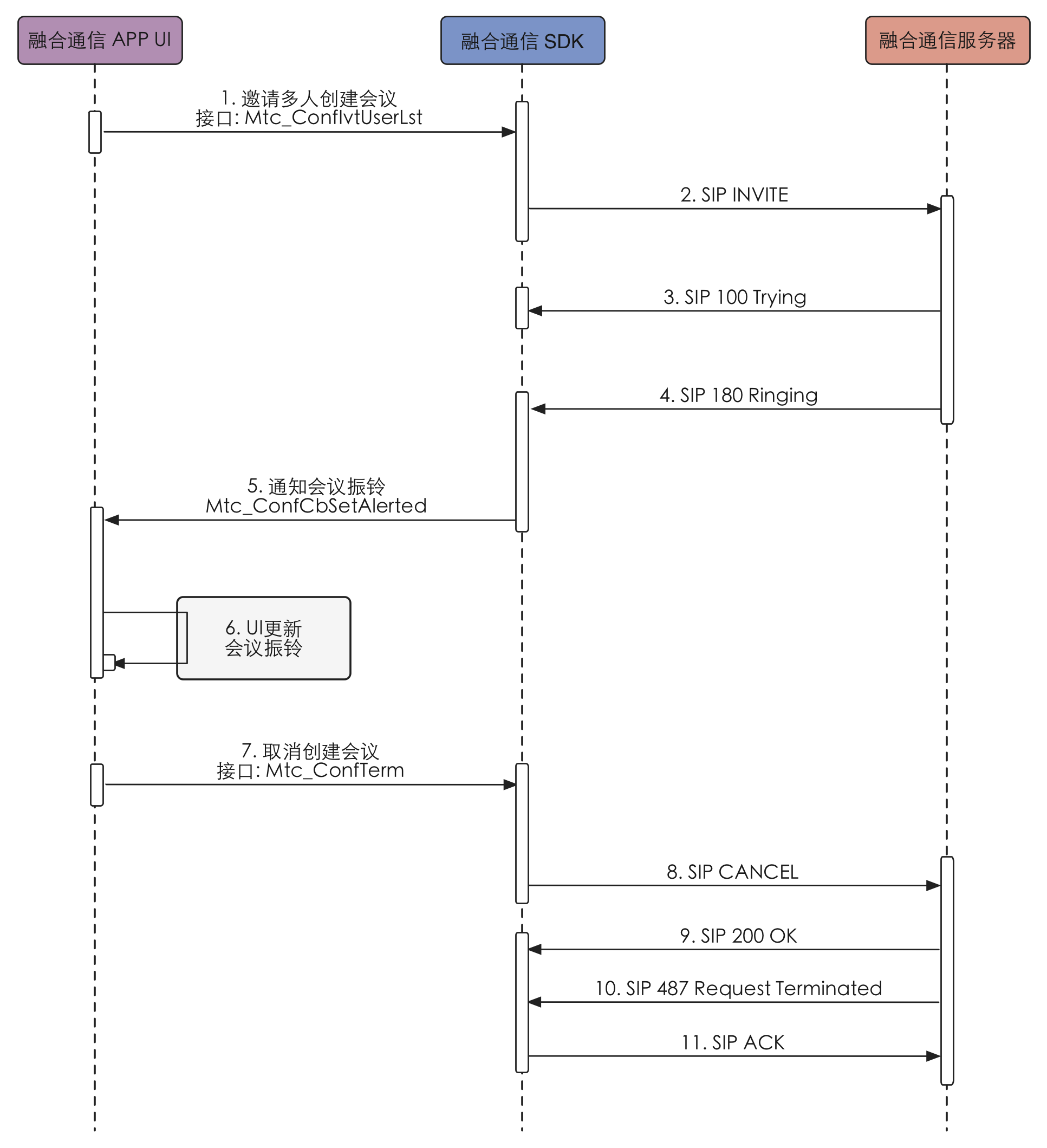

图 8. 多方通话取消过程

1	UI 调用 Mtc_ConfIvtUserLst 接口，发起邀请多个参与者建立多方通话的操作。 dwConfId 多方通话的ID。 dwCookie 用户设置的Cookie值 dwPartpLstId 用户调用 Mtc_PartpLstCreate 创建成员列表并调用 Mtc_PartpLstAddPartp 可以添加成员。注意: 在调用 Mtc_ConfIvtUserLst 先要创建多方通话。GUI 先调用 Mtc_ConfCreate 申请多方通话资源，在创建会议前先要通过 Mtc_ConfDbSetFactUri 接口设置好正确的会议的地址。
2	SDK 向服务器发送 INVITE 请求。
3	服务器响应 100 Trying。
4	服务器响应 180 Ringing。
5	SDK 通过 Mtc_ConfCbSetAlerted 回调上报多方通话振铃事件。
6	UI 更新界面，显示多方通话已经振铃。
7	UI 调用 Mtc_ConfTerm 接口，取消多方通话邀请。 dwConfId 会议的ID。 dwReason EN_MTC_CALL_TERM_REASON_NORMAL。
8	SDK 向服务器发送 BYE 请求。
9	服务器响应 200 OK。
10	服务器向 SDK 发送 487 Request Terminated。
11	SDK 响应 ACK, 结束多方通话。

表 8. 多方通话取消过程说明

多方通话中出现异常出错处理

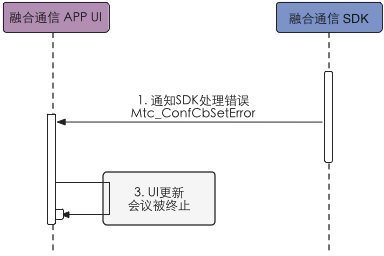

图 9. 多方通话中出现异常出错处理过程

1	当多方通话处理中异常出错时，SDK通过 Mtc_ConfCbSetError 设置的回调通知界面
2	SDK 上报通话被终止事件。
3	当出现异常错误时，界面应该结束多方通话，并调用 Mtc_ConfTerm 接口。

表 9. 多方通话中出现异常出错处理过程说明

多方通话订阅与通知

图 10. 多方通话订阅与通知过程

1	SDK 向服务器发送 SIP SUBSCRIBE 订阅会议。
2	服务器响应 SIP 200 OK。
3	服务器向 SDK 发送 SIP NOTIFY 通知会议中人员状态信息。
4	SDK 通过 Mtc_ConfCbSetPtptUpdt 回调上报参与者状态更新，下列就是回调的参数说明。 dwConfId 对应的会议ID。 pcUri 对应的参与者的URI地址。 dwState 对应的参与者的状态，参与者状态包括下列值： MTC_CONF_PARTP_STATE_PENDING 处于悬挂状态未加入会议。 MTC_CONF_PARTP_STATE_CONNED 已经加入会议。 MTC_CONF_PARTP_STATE_DISCED 已经退出会议。
5	SDK 响应 SIP 200 OK。
6	界面更新会议成员信息。

表 10. 多方通话订阅与通知过程说明
