服务器接口

# 接入说明

  1. 服务地址

API 支持就近地域接入，接入地址：https://wxvoip.juphoon.com:8777/call-bff/meeting/call

  1. 通信协议

服务端 API 的所有接口均通过 HTTPS 进行通信，提供高安全性的通信通道。

  1. 字符编码

均使用 UTF-8 编码。

# HTTPS 鉴权

客户调呼叫接口时需要鉴权，具体鉴权方式如下：

鉴权方式采用 HMAC-SHA256 加密

鉴权头示例：

X-RTC-Timestamp: 1641370291
X-RTC-Service: rtc-api
Authorization: J-HMAC-SHA256 app-key="yourAppKey",signed-headers="x-rtc-timestamp;x-rtc-service",signature="yourSignature"

说明：

  • Authorization Token 必须以 “J-HMAC-SHA256”开头；

  • 签名字符包含两个部分：

    • 对应 header "X-RTC-Timestamp"的值

    • service 名称，对应 header "X-RTC-Service"

  • 默认使用sha256算法。

  • 签名包括：

    • app-key: 从控制台获取appKey；

    • signed-headers: 固定值"x-rtc-timestamp;x-rtc-service"，用于签名构造的 header，其值会参与签名构造；

    • signature: 通过算法加密而成的 HMAC 签名。

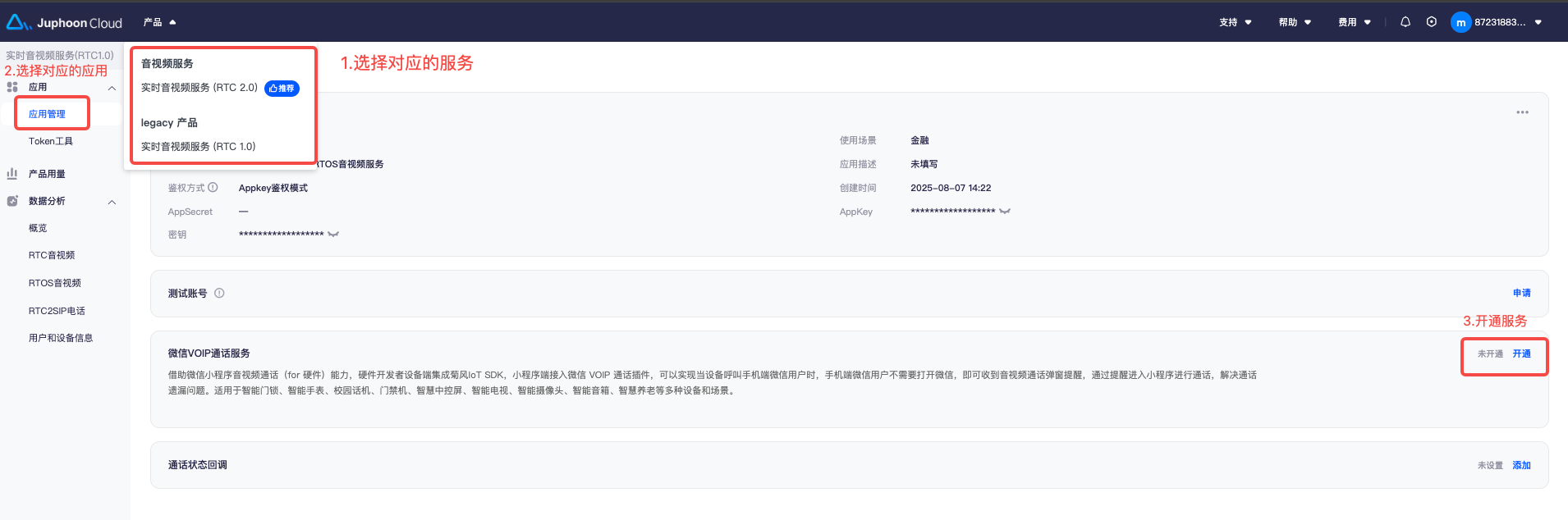

  • 获取加密的 key 为 secret，流程如下

    • 登录开发者控制台，通过【产品】选择选择 RTC1.0 实时音视频服务

    • 进入【应用管理】选择应用，点击【查看详情】

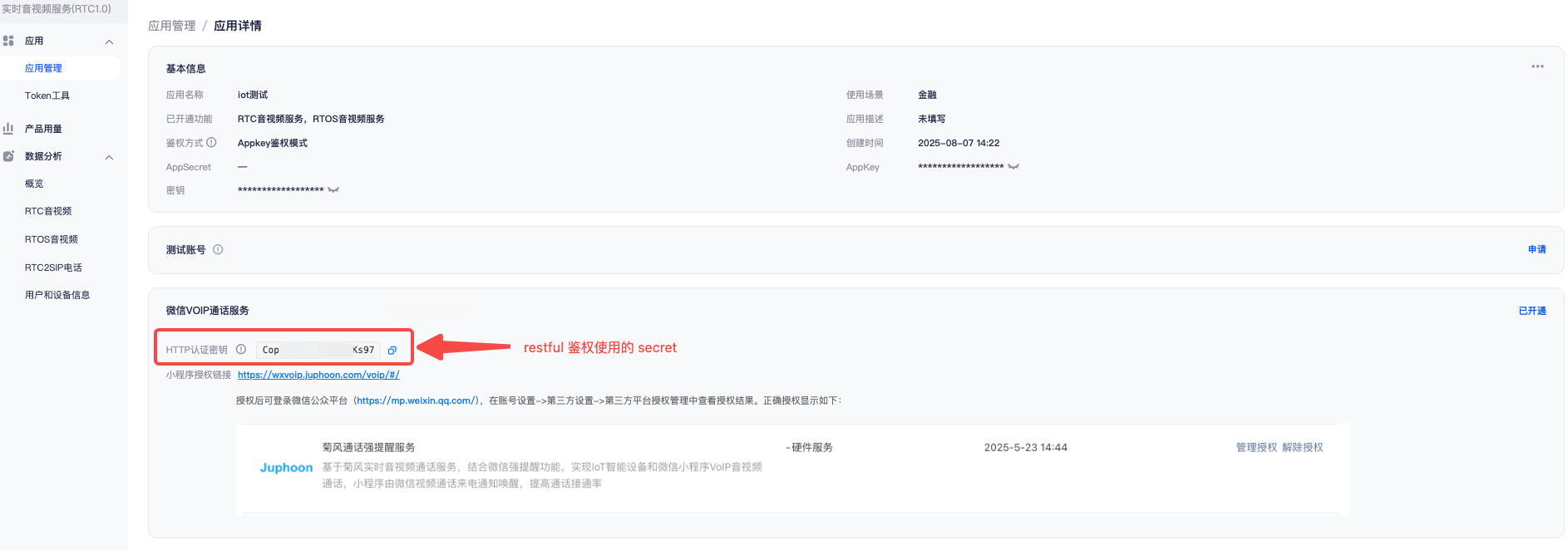

    • 开通微信 VoIP 通话服务，查看 secret



Java 示例代码

package com.juphoon.rcs.util;

import com.juphoon.rcs.cons.Const;
import lombok.extern.slf4j.Slf4j;
import sun.misc.BASE64Decoder;
import sun.misc.BASE64Encoder;

import javax.crypto.Mac;
import javax.crypto.spec.SecretKeySpec;
import java.net.URLEncoder;
import java.security.MessageDigest;

public class EncryptUtilsDemo {

    public static final BASE64Encoder encoder = new BASE64Encoder();

    public static final String SYMBOL = "/";

    public static String hmacsha256(String key, String value) {
        Mac sha256_HMAC = null;
        try {
            sha256_HMAC = Mac.getInstance("HmacSHA256");
            SecretKeySpec secret_key = new SecretKeySpec(key.getBytes("UTF-8"), "HmacSHA256");
            sha256_HMAC.init(secret_key);
            byte[] array = sha256_HMAC.doFinal(value.getBytes("UTF-8"));
            String encode = encoder.encode(array);
            return URLEncoder.encode(encode, "UTF-8");
        } catch (Exception e) {
            e.printStackTrace();
        }
        return "";
    }



    // timestamp 替换成X-RTC-Timestamp头域的值
    // juphoonAppSecret 替换为juphoon提供的appSecret
    public static void main(String[] args)throws Exception {

        String signatureString = "timestamp" + "/" + "rtc-api";
        String secret = "juphoonAppSecret";
        String hmacsha256 = hmacsha256(secret, signatureString);
        System.out.println(hmacsha256);

    }

}

# 设备呼叫接口

该接口使用场景为设备向小程序发起呼叫时，客户后台调用该接口请求呼叫

请求说明

请求方法 POST
访问 URL https://wxvoip.juphoon.com:8777/call-bff/meeting/call
通信协议 HTTPS

请求 Body 参数说明

参数名类型是否必填说明
modelIdString是小程序 model_id
appIdString是小程序 appId
deviceIdString是sn ：设备唯一序列号。由厂商分配，长度不能超过 128 字节。字符只接受数字，大小写字母，下划线（_）和连字符（-）。
flavor
String是
小程序的版本类型
0：小程序正式版
1：小程序开发版
2：小程序体验版
openIdString是微信小程序用户 id
callId
String是
自定义唯一会话标识，最大 64 位，要求每次通话都不同，不能包含空格，只允许包含字母、数字、下划线或横线
channelId
String
是
自定义菊风频道 id，最大 64 位，要求同一 appkey 下保持唯一。支持如下字符集范围：
  • 26 个小写英文字母 a-z
  • 26 个大写英文字母 A-Z
  • 10 个数字 0-9
  • 空格(空格不能为第一或者最后一个字符)
  • "!", "#", "$", "%", "&", "(", ")", "+", "-", ":", ";", "<", "=", ".", ">", "?", "@", "[", "]", "^", "_", " {", "}", "|", "~", ","
robotUid
String
是
机器人加入频道后的 UID，最大 64 位，要求同一频道内保持唯一，支持如下字符集范围：
  • 26 个小写英文字母 a-z
  • 26 个大写英文字母 A-Z
  • 10 个数字 0-9
  • 空格(空格不能为第一或者最后一个字符)
  • "!", "#", "$", "%", "&", "(", ")", "+", "-", ":", ";", "<", "=", ".", ">", "?", "@", "[", "]", "^", "_", " {", "}", "|", "~", ","
videoBoolean是表示微信 VoIP 通话的媒体类型，true 表示视频 ，false 表示音频
query
String否小程序页面自定义参数, 可以传 NULL，参考微信文档中 query 传参，建议与下列 subscribe 的参数值一致
landscape
Boolean
否
设备 SDK 接收小程序推流是否为 4:3 的流
true: SDK 收到流的宽高比 4:3 --- 320x240 480x352 640x480 1280x720 1920x1080
false: SDK 收到流的宽高比 3:4 --- 240x320 352x480 480x640 720x1080 1080x1920
subscribeVideoLength
Int
否设备 SDK 期望收到的流分辨率固定长边值
开发者可以用此配置来订阅一个分辨率的长边值。此功能主要是针对那些不希望收到可变分辨率视频流的设备，如果不使用此功能，SDK 收到的视频流在不同的网络环境下会有不同的分辨率。此功能需要同时向微信提交 appid，待开通订阅机制后才生效。
目前这个配置仅支持如下两个值：
320: video_landscape = true 时收到的是 320x240，video_landscape = false 时收到的是 240x320
640: 不支持 video_landscape = true 模式，video_landscape = false 时收到的是 480x640
subscribeVideoRotation
Int
否设备 SDK 期望收到的流方向
开发者可以用此配置来订阅自己收到的流的方向
SDK 默认收到的是逆时针旋转了 90 度的视频流，如果开发者的硬件没有旋转渲染能力，可以使用这个订阅。订阅 0 度流后，对端的微信客户端会对流进行前处理再发出。
此功能 Beta 中，需要微信客户端与插件均支持方可生效.
目前这个配置仅支持如下两个值：
1: 0 度流，需要配合小程序端的 0 度流参数，两者一致后才能收到 0 度流。
其它：旋转流，默认也是旋转流。
subscribeVideoRatio
Int否设备 SDK 期望收到的流比例
开发者可以用此配置来订阅自己收到的视频流的比例
此功能 Beta 中，需要微信客户端与插件均支持方可生效.
定义如下：
75: 宽/高 * 100 = 75, 例如 240x320
133: 宽/高 * 100 = 133, 例如 320x240
50: 宽/高 * 100 = 50, 例如 160x320
200: 宽/高 * 100 = 200, 例如 320x160
...

body 示例

{
    "modelId":"6c06**************144097",
    "appId":"a13******22",
    "deviceId":"24a***152",
    "callId":"dq******32",
    "flavor":"6c06**************144097",
    "openId":"a13****4122",
    "query":"24a***152",
    "video":true,
    "subscribeVideoLength":320,
    "landscape":true,
    "subscribeVideoRotation":1,
    "subscribeVideoRatio":75,
    "channelId":"room001",
    "robotUid":"bot001"
}

响应参数说明

名称类型必选示例值描述
retString是0响应状态码。返回 0 代表请求成功。
msgString否ok返回状态描述信息。返回 ok 代表请求成功。
dataString否1返回内容。

响应示例

{
  "ret": 0,
  "msg": "ok",
  "data": "as*****23" //服务端返回的callId
}

# 设备拒接接口

该接口使用场景为小程序呼叫设备时，客户后台调用该接口拒接来电，小程序端可收到设备拒接通知

请求说明

请求方法 POST
访问 URL https://wxvoip.juphoon.com:8777/call-bff/meeting/reject
通信协议 HTTPS

请求 Body 参数说明

参数名类型是否必填说明
callIdString是通话 id

body 示例

{
   "callId":"dq******32"
}

响应参数说明

名称类型必选示例值描述
retString是0响应状态码。返回 0 代表请求成功。
msgString否ok返回状态描述信息。返回 ok 代表请求成功。
dataString否1返回内容。

响应示例

{
  "ret": 0,
  "msg": "ok"
}

# 设备接听接口

该接口使用场景为小程序呼叫设备时，客户后台调用该接口接听小程序的呼叫

请求说明

请求方法 POST
访问 URL https://wxvoip.juphoon.com:8777/call-bff/meeting/accept
通信协议 HTTPS

请求 Body 参数说明

参数名类型是否必填说明
callIdString是通话 id

body 示例

{
   "callId":"dq******32"
}

响应参数说明

名称类型必选示例值描述
retString是0响应状态码。返回 0 代表请求成功。
msgString否ok返回状态描述信息。返回 ok 代表请求成功。
dataString否1返回内容。

响应示例

{
  "ret": 0,
  "msg": "ok"
}

# 错误码

枚举值 说明 msg
1001 请求参数 video 不能为空 channelId 不能为空 robotUid 不能为空 video 不能为空 channelId 不能为空 robotUid 不能为空
1002 请求参数 flavor 错误 flavor 错误
1004 callId 不能为空 callId 不能为空
1007 加密结果鉴权失败 auth result error
1008 请求头不正确 request header error
1009 鉴权参数不正确 auth params error
1041 服务器内部错误 client spawn
1042 服务器内部错误 forward rpc
1043 参数异常 invalid param
1044 获取 snticket 异常 get snticket error
1045 获取通话信息异常 get call info error
1046 room 参数异常 valid room config error
1047 微信通话参数异常 wechat call params error
1048 微信通话不存在 wechat call not exist error
1049 加入会议错误 join room error
1060 服务异常 server error
1062 查询呼叫信息异常 query call info error
1063 通话信息解析失败 payload parse error
1064 wxvoip 初始化失败 start wxvoip init error
1065 wxvoipcall 失败 start wxvoipcall error
7777 微信返回异常 wechat error
9999 未知错误 unknown error

# 微信返回异常错误码

枚举值 说明
1 roomid 错误
2 设备 deviceId 错误
3 voip_id 错误
5 生成 voip 房间错误
7 openId 错误
8 openId 未授权
9 openId 未绑定设备
12 小程序音视频能力审核未完成，正式版中暂时无法使用
13 硬件设备拨打手机微信模式，voipToken 错误
14 手机微信拨打硬件设备模式，voipToken 错误
17 voipToken 对应 modelId 错误
19 openId 与小程序 appId 不匹配。请注意同一个用户在不同小程序的 openId 是不同的
20 openId 无效
10008 snticket 过期
