功能介绍

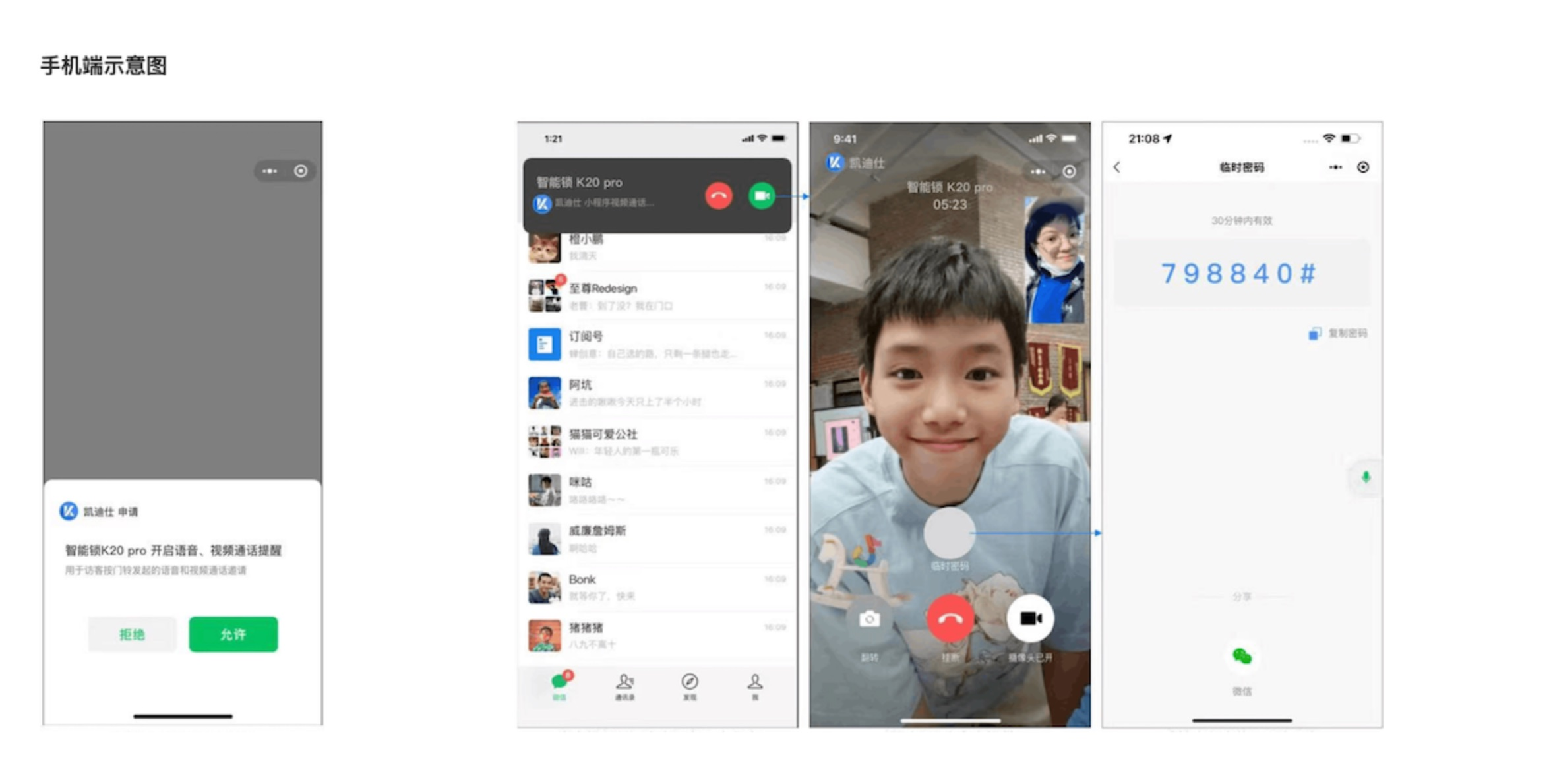

借助微信小程序音视频通话（for 硬件） (opens new window)能力，硬件开发者设备端集成菊风 IoT SDK，小程序端接入微信 VoIP 通话插件，可以实现当设备呼叫手机端微信用户时，手机端微信用户不需要打开微信，即可收到音视频通话弹窗提醒，通过提醒进入小程序进行通话，解决通话遗漏问题。适用于智能门锁、智能手表、校园话机、门禁机、智慧中控屏、智能电视、智能摄像头、智能音箱、智慧养老等多种设备和场景。下图为手机端微信的示意图，授权弹窗、通话提醒、通话界面为微信提供的统一界面。

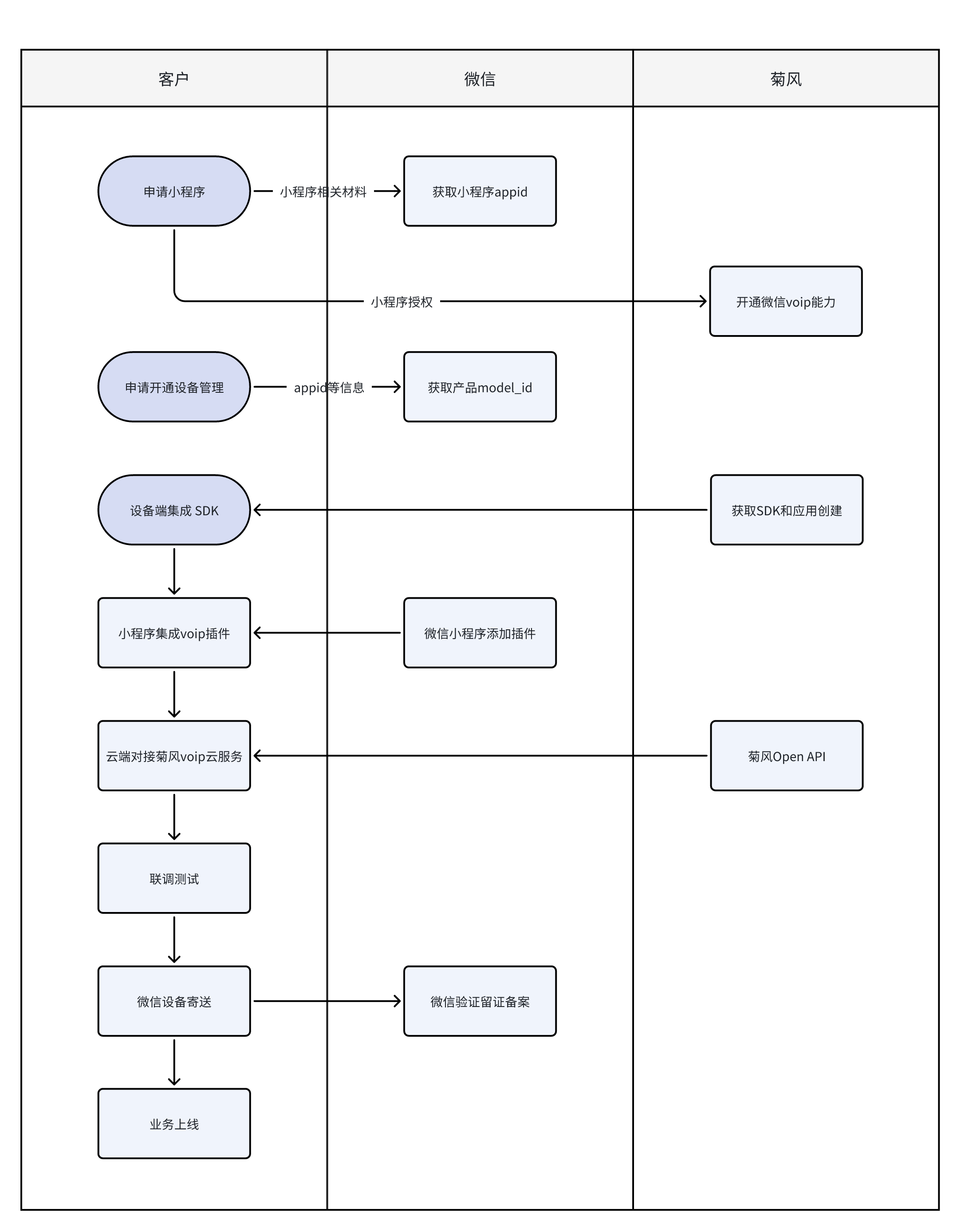

业务流程

功能开通

申请小程序

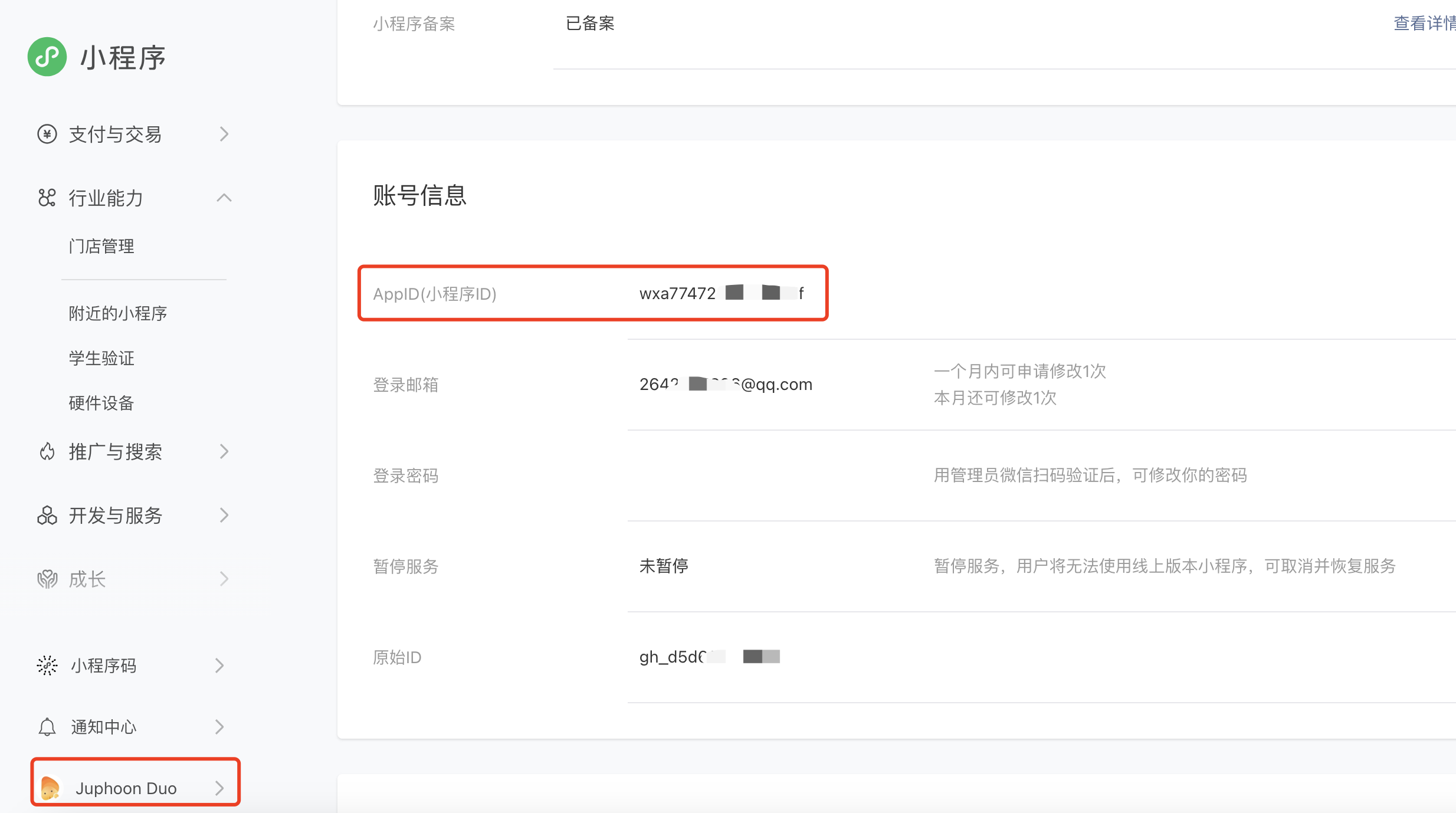

1. 开发者向微信官方 (opens new window)申请开通非个人主体的微信小程序，并做好微信官方认证，该小程序用于和设备通话，登录微信公众平台 (opens new window)获取小程序的 AppID

申请开通设备管理

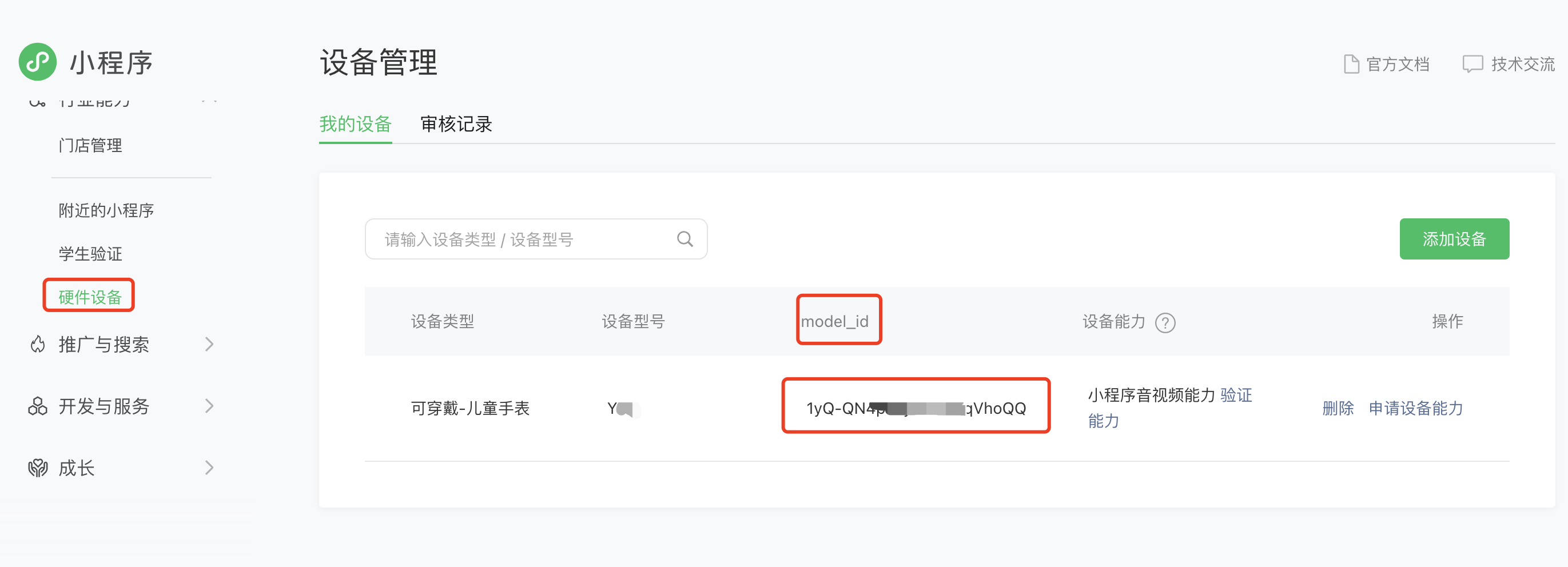

开发者参考微信官方文档 (opens new window)的要求和步骤，添加 [工具-设备管理]为小程序服务类目，开通硬件设备能力，添加用于音视频通话的设备类型，获取微信平台分配的 model_id

集成开发

兼容性说明

1. 安卓设备使用 IoT 安卓 SDK，安卓版本≥ 6.0，且 Android SDK 支持如下 ABI：

   • armeabi-v7a

   • arm64-v8a

2. 如果实现双向音视频通话，确保微信版本高于 8.0.54 版本

开发准备

1. 准备应用账号和导入 License

   请注册 (opens new window) 或登录 (opens new window) 菊风开发者账号，在控制台创建 1.0 应用以获取 appKey，并导入 License

TIP

如果已有 RTC1.0 应用的 appKey 和 AES_KEY 密钥，也可以直接使用，License 导号逻辑保持不变

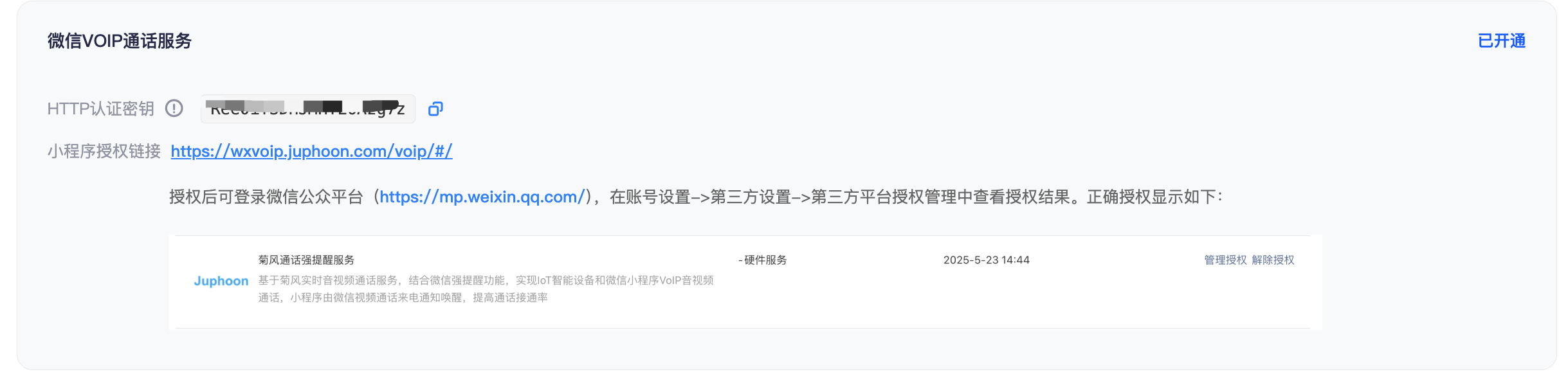

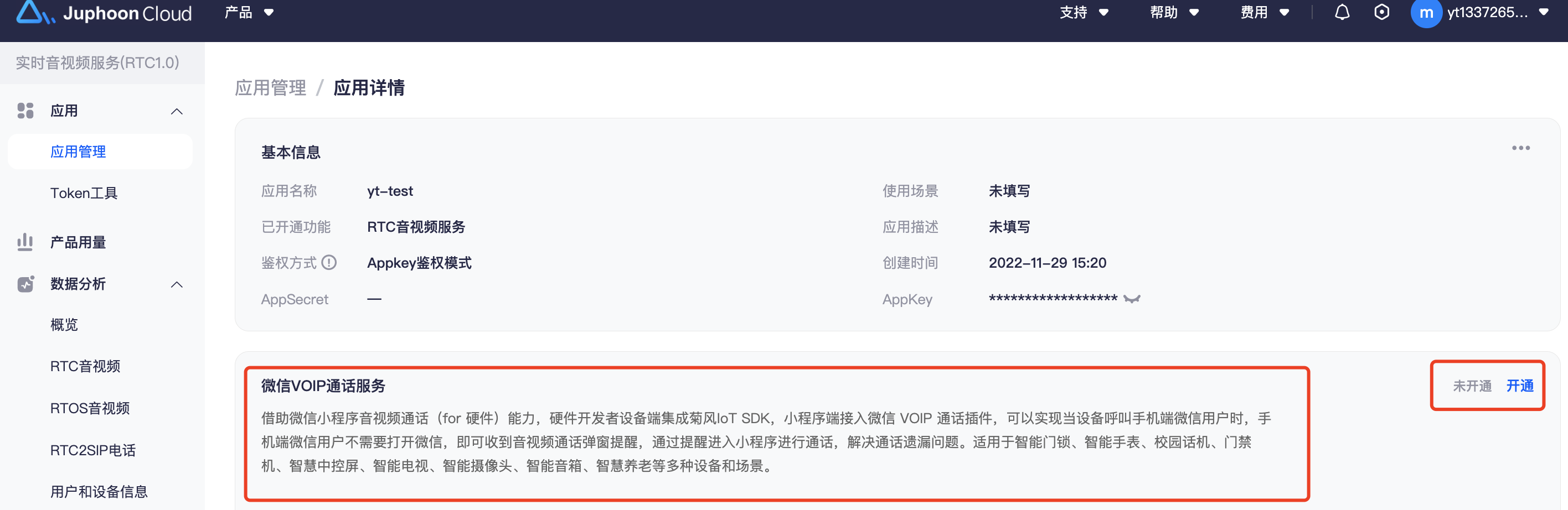

2. 在控制台【应用管理】-【应用详情】页面开通微信 VoIP 通话服务，开发者获取小程序授权链接，由小程序的管理员扫码授权小程序权限集硬件服务 ID：118 给菊风

3. 开发者自行实现用户的通讯录功能，维护设备 sn（即设备唯一 ID：Device ID）和微信小程序 appid、微信小程序用户 openid 的关系

4. 开发者自行实现呼叫信令，小程序呼叫设备需要信令

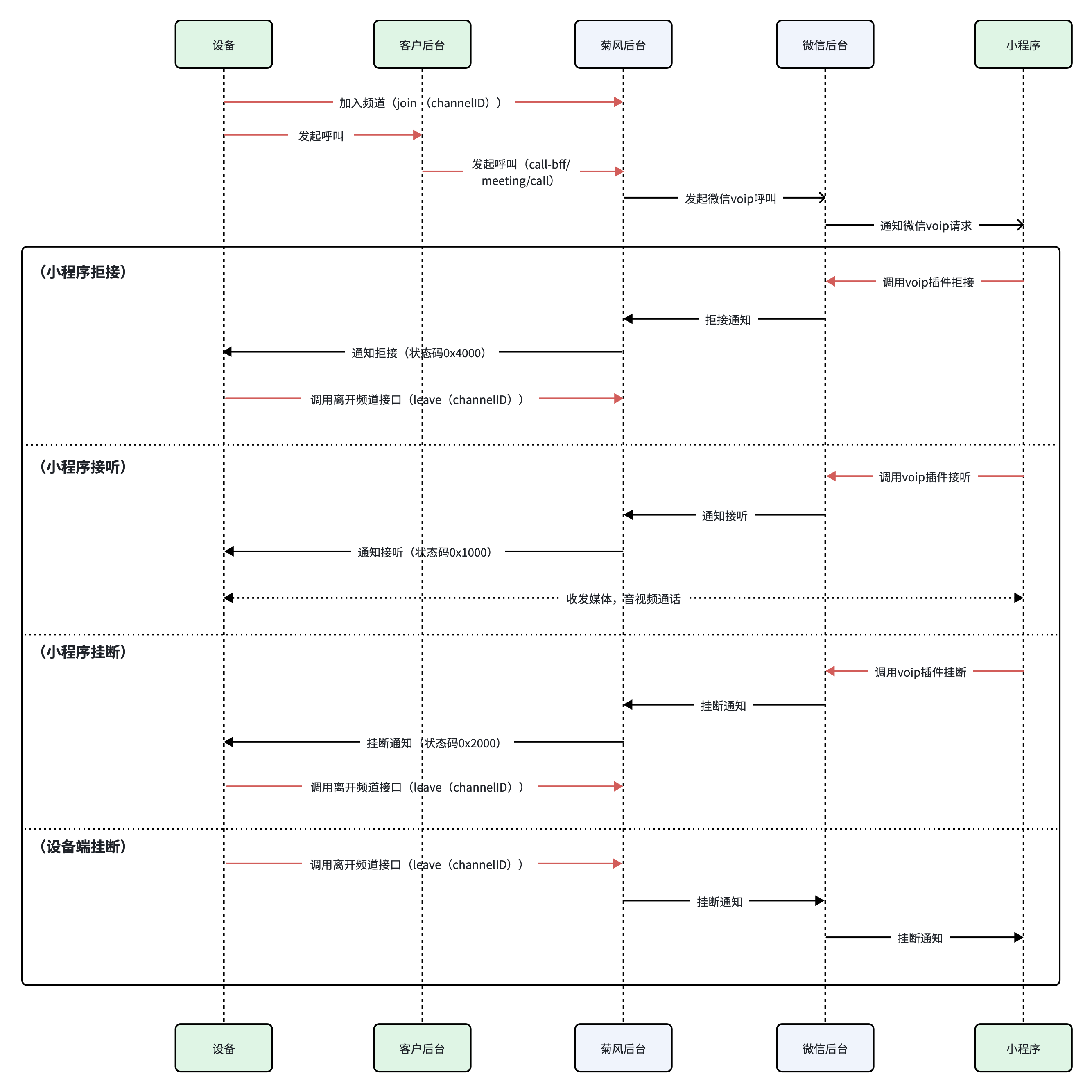

设备呼叫小程序

开发者在设备端集成 IoT 安卓 SDK，SDK 调用 join 接口加入频道，同时通过客户自建信令向后台发起呼叫，由客户后台服务调用 POST call 接口请求呼叫，呼出后小程序端会收到设备端呼叫并实现强提醒振铃

设备获取通话状态

设备端可通过调用 JCMediaChannelParticipant.getCustomState 接口获取通话状态，各状态值含义如下：

• 接通：0x1000
• 挂断：0x2000
• 拒接：0x4000
• 异常：0x8000

小程序拒接

前提：

1. 小程序端在小程序管理后台完成「小程序音视频能力」申请并通过后，开发者参考菊风提供的微信小程序 VoIP 插件接入文档进行集成开发，直接使用 VoIP 插件，无需额外申请

2. 小程序收到设备的呼叫后，小程序用户需要对设备进行授权，授权后才会弹出来电的通知进而实现通话，因此开发者还需要参考微信官方文档 (opens new window)实现授权逻辑

小程序端调用 VoIP 插件接口实现来电拒接，拒接通知由菊风服务端通知给设备端 SDK，设备收到拒接通知后主动调用 leave 接口离开频道

小程序接听

小程序端调用 VoIP 插件接口实现来电接听，接听后菊风后台实现双端媒体流打通，实现双向音视频通话

小程序挂断

小程序端调用 VoIP 插件接口实现通话挂断，挂断通知由菊风服务端通知给设备端 SDK，SDK 收到通知后主动调用 leave 接口离开频道，结束通话

设备挂断

设备端主动调用 leave 接口离开频道，挂断会通知到小程序端并结束通话

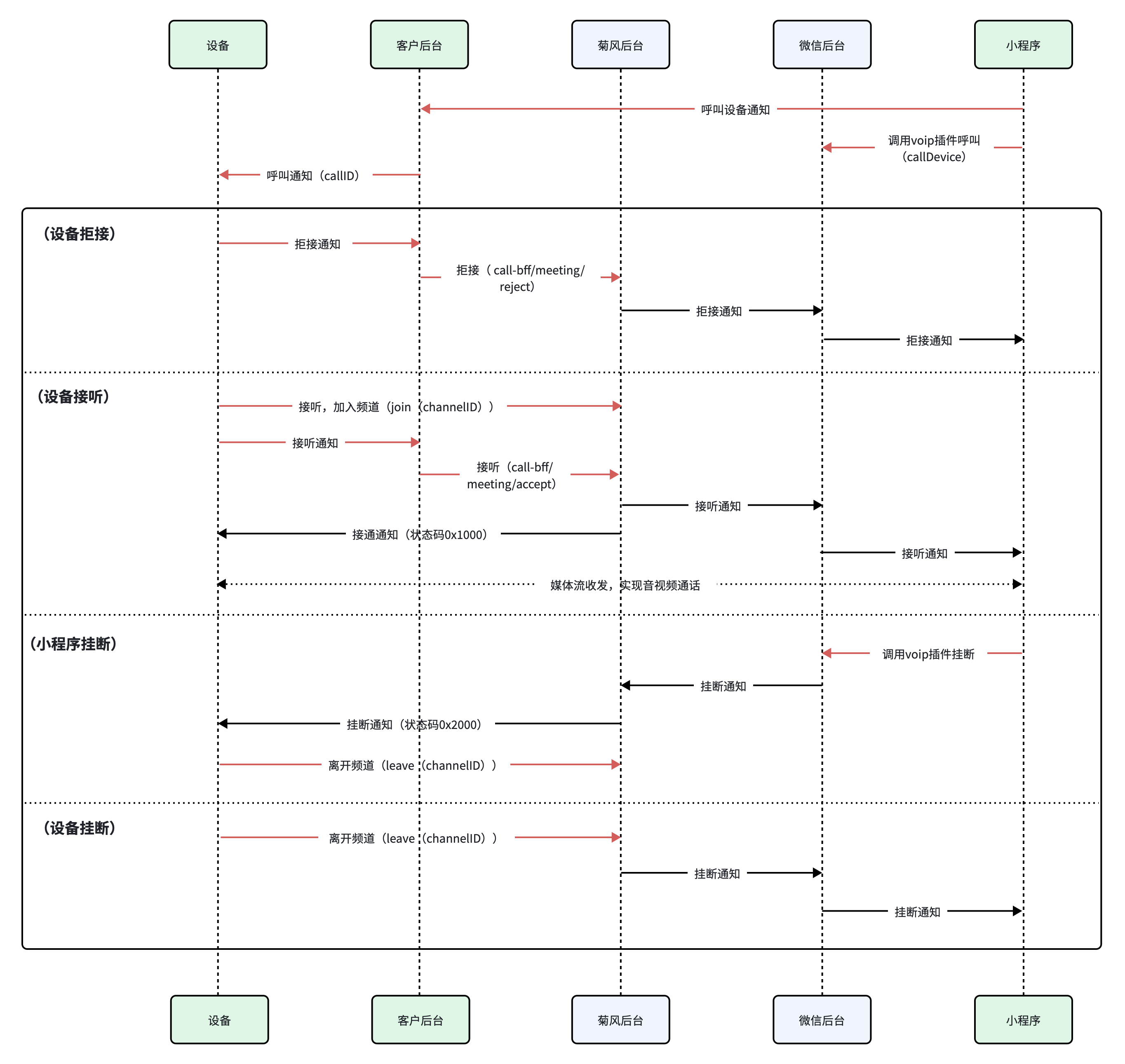

小程序呼叫设备

开发者在设备端集成菊风 SDK，小程序呼叫设备，由小程序端通过客户自建信令通道通知客户后台服务，后台服务通知设备，此时小程序端调用 VoIP 插件接口 (opens new window)发起呼叫，准备接通媒体

设备拒接

设备通知客户后台拒接来电，通过客户后台调用 POST reject 接口拒绝接听，此时小程序端会收到拒接通知

设备接听

设备端 SDK 调用 join 接口加入频道，此时设备也将接听的信令告知客户后台服务，由后台调用 POST accept 接口实现来电接听，小程序端收到接听通知并双端媒体流打通，实现双向音视频通话

画面角度旋转与分辨率

1. 微信小程序端发出的视频流方向与物理方向并不一致，默认是逆时针旋转 90 度的，因此设备端看小程序端的画面如果需要调整为正向，需要保证微信版本高于 8.0.54

   • 在设备呼叫小程序时，restful API 的 subscribeVideoRotation 参数传 1，query 中的 encodeVideoRotation 参数传 1；
   • 小程序呼叫设备时，小程序端的callDevice (opens new window)接口 payload 中subscribeVideoRotation 参数传 1 。

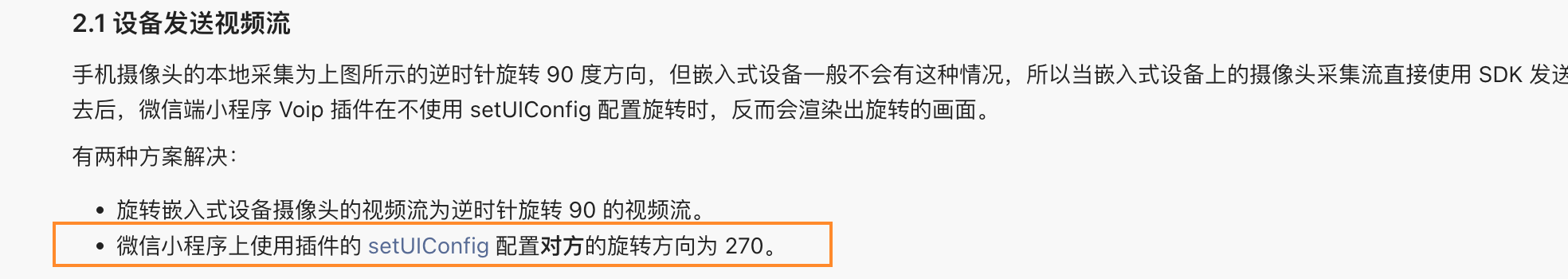

2. 小程序看设备端的画面调整，可参考微信官方文档配置：微信官方文档 (opens new window)

当采用上述方案时，注意事项如下：

1. setUIConfig 需要在通话发起前/接通前设置

2. 小程序看设备端 需要将设备设置旋转 270 度 根据小程序是主叫还是被叫 调用 setUIconfig 来旋转 listenerUI 还是 callerUI,

当小程序作为主叫时 小程序为 caller 设备端为 listener 则需要旋转 listener 的 UI

// 在callDevice发起前调用
wmpfVoip.setUIConfig({
    listenerUI:{
        cameraRotation: 270,
    },
   callerUI:{
        cameraRotation: 270,
    },
})

当小程序作为被叫时 设备端为 caller 小程序为 listener 接听者 则需要旋转 caller 的 UI

// 此时应写在app.js 在小程序拉起时加载
wmpfVoip.setUIConfig({
    listenerUI:{
        cameraRotation: 0,
    },
   callerUI:{
        cameraRotation: 270,
    },
})

3. 小程序端发出的 VoIP 的视频流默认为 H264 编码流，原始分辨率最大为 640x480

验收

由于微信小程序工具类类目的开通没有门槛，出于安全要求，如果最终业务要上线，需要寄送一台完成集成的设备给微信官方进行认证备案（设备寄送后不返还），具体参考硬件 VoIP 审核验证要求 (opens new window)。

商务计费

当前菊风支持 License 计费，具体费用联系商务咨询。
